전자기 간섭(EMI)은 브러시리스 DC(BLDC) 모터 작동과 관련하여 중요한 문제입니다. 선도적인 BLDC 모터 공급업체로서 당사는 EMI가 다양한 애플리케이션의 성능과 신뢰성에 미칠 수 있는 문제를 이해하고 있습니다. 이 블로그 게시물에서는 BLDC 모터의 EMI를 줄여 최적의 기능과 전자기 호환성(EMC) 표준 준수를 보장하는 효과적인 전략을 살펴보겠습니다.
BLDC 모터의 EMI 이해
솔루션을 살펴보기 전에 BLDC 모터의 EMI 소스를 이해하는 것이 중요합니다. EMI는 모터 컨트롤러의 전력 트랜지스터 스위칭, 정류 중 전류 및 전압의 급격한 변화, 모터 권선과 자기장 사이의 상호 작용 등 여러 요인으로 인해 생성될 수 있습니다. 이러한 전자기 방출은 근처에 있는 다른 전자 장치를 방해하여 오작동이나 성능 저하를 초래할 수 있습니다.
PCB 설계 고려 사항
EMI를 줄이는 주요 단계 중 하나는 인쇄 회로 기판(PCB) 설계를 최적화하는 것입니다. PCB 레이아웃은 BLDC 모터의 전자기 방출에 큰 영향을 미칠 수 있습니다. 다음은 몇 가지 주요 고려 사항입니다.
- 구성요소 배치: MOSFET 및 모터 권선과 같은 전력 부품을 가능한 한 가깝게 배치하여 고전류 트레이스의 길이를 최소화합니다. 이는 루프 면적을 감소시키고 결과적으로 전류 흐름에 의해 생성되는 자기장을 감소시킵니다.
- 접지: 복귀 전류에 대한 낮은 임피던스 경로를 제공하기 위해 적절한 접지 방식을 설정하십시오. 단일 지점 접지 시스템은 EMI의 중요한 원인이 될 수 있는 접지 루프를 방지하는 데 도움이 될 수 있습니다.
- 디커플링 커패시터: IC 및 MOSFET의 전원 핀 근처에 디커플링 커패시터를 사용하여 고주파 노이즈를 필터링합니다. 이러한 커패시터는 에너지 저장소 역할을 하여 빠른 스위칭 이벤트 동안 필요한 전류를 공급하고 전압 스파이크를 줄입니다.
차폐 및 필터링
차폐 및 필터링은 BLDC 모터의 전자기 방출을 줄이는 효과적인 기술입니다.
- 차폐: 전자기장이 외부로 방출되는 것을 방지하기 위해 모터와 컨트롤러를 금속 쉴드에 싸십시오. 유도 전류에 대한 효과적인 경로를 제공하려면 실드를 적절하게 접지해야 합니다.
- EMI 필터: 전도된 EMI를 억제하기 위해 모터 컨트롤러의 입력 및 출력에 EMI 필터를 설치합니다. 이러한 필터는 일반적으로 고주파 잡음을 감쇠하기 위해 특정 구성으로 배열된 인덕터와 커패시터로 구성됩니다. 예를 들어, 공통 모드 초크를 사용하면 공통 모드 잡음을 줄일 수 있고, 차동 모드 필터를 사용하면 차동 모드 잡음을 줄일 수 있습니다.
모터 설계 최적화
BLDC 모터 자체의 설계도 EMI에 상당한 영향을 미칠 수 있습니다. 다음은 몇 가지 설계 최적화 기술입니다.
- 권선 구성: 모터 전류의 고조파 함량을 최소화하려면 적절한 권선 구성을 선택하십시오. 예를 들어, 분산 권선은 집중 권선에 비해 고차 고조파를 줄일 수 있습니다.
- 자성 재료 선택: 전자기 손실 및 관련 EMI를 줄이기 위해 코어 손실이 낮은 고품질 자성 재료를 선택합니다.
- 로터 디자인: EMI에 기여할 수 있는 코깅 토크와 토크 리플을 줄이기 위해 로터 설계를 최적화합니다. 이를 달성하기 위해 기울어진 회전자 또는 다중 극 설계를 사용할 수 있습니다.
제어 알고리즘 최적화
BLDC 모터를 구동하는 데 사용되는 제어 알고리즘도 EMI에 영향을 미칠 수 있습니다. 다음은 몇 가지 최적화 기술입니다.
- 소프트 스위칭: 스위칭 손실과 관련 EMI를 줄이기 위해 모터 컨트롤러에 소프트 스위칭 기술을 구현합니다. 소프트 스위칭에는 전압 및 전류 스파이크를 줄이는 제로 전압 또는 제로 전류에서 전원 스위치를 켜고 끄는 작업이 포함됩니다.
- PWM 주파수 선택: EMI를 최소화하려면 적절한 펄스폭 변조(PWM) 주파수를 선택하세요. PWM 주파수가 높을수록 가청 잡음은 줄어들 수 있지만 EMI는 증가할 수 있습니다. 반면에, 낮은 PWM 주파수는 EMI를 줄일 수 있지만 가청 잡음을 증가시킬 수 있습니다. 따라서 특정 애플리케이션 요구 사항에 따라 절충이 이루어져야 합니다.
- 센서리스 제어: EMI의 원인이 될 수 있는 위치 센서가 필요하지 않도록 센서리스 제어 알고리즘을 사용하는 것을 고려해보세요. 센서리스 제어 알고리즘은 역기전력(EMF) 또는 전류 측정을 기반으로 회전자 위치를 추정하여 모터 시스템의 복잡성과 EMI를 줄입니다.
애플리케이션별 고려사항

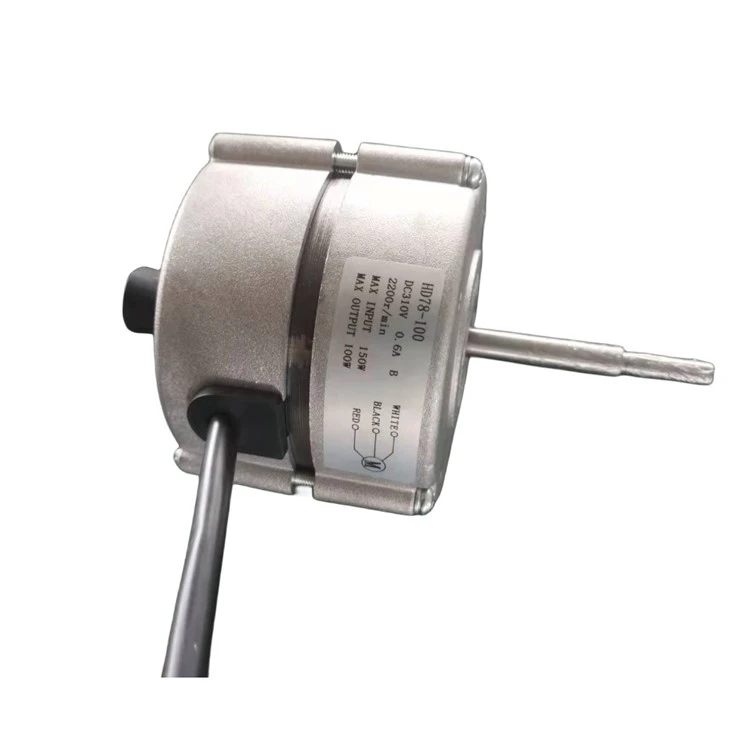

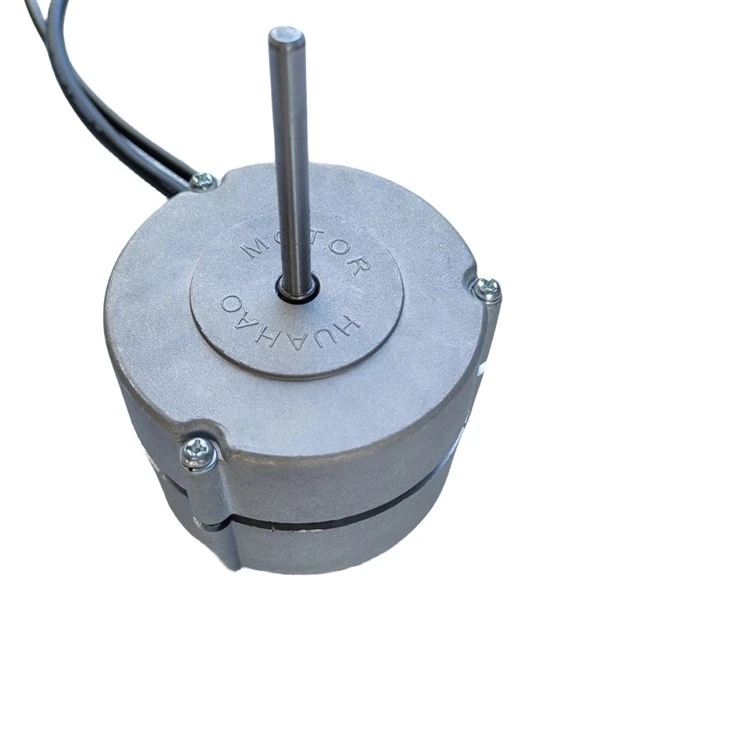

EMI를 줄일 때는 위에서 언급한 일반적인 전략 외에도 BLDC 모터의 특정 애플리케이션도 고려해야 합니다. 예를 들어, 레인지 후드 및 쿠커 후드와 같은 응용 분야에서 모터는 주방의 다른 전자 장치를 방해하지 않고 조용하게 작동해야 합니다. 우리의레인지후드용 Bldc 모터그리고BLDC 쿠커 후드 팬 모터이러한 고려 사항을 염두에 두고 설계되었으며 고급 EMI 감소 기술을 통합하여 이러한 애플리케이션에서 최적의 성능을 보장합니다.
마찬가지로, 환기 시스템과 같은 응용 분야에서 모터는 EMI를 최소화하면서 효율적이고 안정적이어야 합니다. 우리의브러시리스 DC 팬 모터이러한 요구 사항을 충족하도록 설계되어 고성능과 낮은 EMI를 제공합니다.
결론
BLDC 모터의 EMI를 줄이는 것은 PCB 설계, 차폐, 필터링, 모터 설계 최적화 및 제어 알고리즘 최적화를 포함하는 포괄적인 접근 방식이 필요한 복잡한 작업입니다. 당사는 BLDC 모터 공급업체로서 EMI가 낮은 고품질 모터를 제공할 수 있는 전문 지식과 경험을 보유하고 있습니다. EMI가 감소된 신뢰할 수 있는 BLDC 모터 솔루션을 찾고 있다면 당사에 문의하여 조달 및 추가 논의를 받으십시오. 우리는 귀하의 특정 요구 사항을 충족시키기 위해 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.
