310V BLDC 모터 공급업체로서 저는 이러한 모터의 고정자 코어에 사용되는 재료에 대한 문의를 자주 접합니다. 고정자 코어는 BLDC(Brushless Direct Current) 모터에서 모터의 성능, 효율성, 신뢰성을 결정하는 중요한 역할을 하는 중요한 구성 요소입니다. 이번 블로그 게시물에서는 310V BLDC 모터의 고정자 코어에 일반적으로 사용되는 재료와 그 특성, 그리고 모터의 전체 기능에 어떤 영향을 미치는지 살펴보겠습니다.
310V BLDC 모터에서 고정자 코어의 중요성
재료에 대해 논의하기 전에 310V BLDC 모터에서 고정자 코어의 역할을 간략하게 이해해 보겠습니다. 고정자는 모터의 고정 부분이며, 그 코어는 고정자 권선에 의해 생성된 자속의 경로를 제공합니다. 고정자 권선을 통해 전류가 흐르면 회전 자기장이 생성됩니다. 이 자기장은 회전자의 영구 자석과 상호 작용하여 회전자를 회전시킵니다. 이러한 자기장 생성 및 상호 작용의 효율성과 성능은 고정자 코어 재료의 특성에 따라 크게 달라집니다.
310V BLDC 모터 고정자 코어의 공통 재료
실리콘 스틸
전기강판으로도 알려진 실리콘강은 310V BLDC 모터의 고정자 코어에 가장 널리 사용되는 재료 중 하나입니다. 이 물질은 철과 실리콘의 합금으로, 실리콘 함량은 일반적으로 1%~4.5%입니다. 철에 실리콘을 첨가하면 다음과 같은 장점이 있습니다.
- 낮은 코어 손실: 규소강의 주요 장점 중 하나는 철손이 낮다는 것입니다. 히스테리시스 및 와전류로 인해 코어 손실이 발생합니다. 히스테리시스 손실은 코어의 자기장이 방향을 바꿀 때 열로 소산되는 에너지입니다. 와전류는 코어 내에서 유도된 순환 전류로, 이로 인해 열이 발생하기도 합니다. 규소강은 전기저항이 높아 와전류 손실을 줄여줍니다. 또한, 자기 특성으로 인해 히스테리시스 손실이 상대적으로 낮아 모터의 에너지 효율이 높아집니다.
- 높은 투자율: 규소강은 투자율이 높아 자속을 쉽게 전도할 수 있습니다. 이러한 특성을 통해 고정자 코어는 고정자 권선에서 생성된 자기장을 효율적으로 전달할 수 있어 모터의 토크 생성 및 전반적인 성능이 향상됩니다.
- 좋은 기계적 성질: 기계적 강도가 좋아 모터 운전시 기계적 응력을 견딜 수 있습니다. 이는 모터의 장기적인 신뢰성을 보장하는 데 중요합니다.
모터 고정자 코어에 사용되는 규소강에는 방향성 및 비방향성의 두 가지 주요 유형이 있습니다. 방향성 규소강은 선호되는 자기 배향 방향을 가지므로 해당 방향에서 코어 손실이 훨씬 더 낮아집니다. 효율성이 중요한 요소인 고성능 모터에 자주 사용됩니다. 반면, 비방향성 규소강은 모든 방향에서 보다 균일한 자기 특성을 가지며 범용 모터에 더 일반적으로 사용됩니다.
비정질 금속
비정질 금속은 310V BLDC 모터의 고정자 코어를 위한 또 다른 옵션입니다. 이러한 재료는 용융된 금속 합금을 급속 냉각하여 생성되며, 이로 인해 비결정성 원자 구조가 생성됩니다.
- 매우 낮은 코어 손실: 비정질 금속은 규소강에 비해 철손이 현저히 낮습니다. 비결정 구조는 히스테리시스와 와전류 손실을 모두 줄여 에너지 효율성을 높입니다. 이는 특히 장기간 작동하는 모터의 경우 상당한 에너지 절약으로 이어질 수 있습니다.
- 높은 전기 저항력: 규소강과 유사하게 비정질 금속은 전기 저항률이 높아 와전류 손실을 더욱 감소시킵니다.
- 제한된 기계적 성질: 그러나 비정질 금속은 규소강에 비해 상대적으로 기계적 성질이 좋지 않습니다. 부서지기 쉽고 가공이 어려워 제조 비용이 증가할 수 있습니다. 결과적으로 일부 고급 산업용 모터와 같이 에너지 효율성이 가장 중요한 응용 분야에 일반적으로 사용됩니다.
연자성 복합재(SMC)
연자성 복합재는 철 분말과 절연 바인더를 혼합하여 만들어집니다.
- 3D 자기 디자인: SMC의 주요 장점 중 하나는 복잡한 3D 자기 설계에 사용할 수 있다는 것입니다. 일반적으로 평면 구조로 적층되는 규소강과 달리 SMC는 다양한 모양으로 성형할 수 있어 모터의 자기 회로를 보다 최적화할 수 있습니다.
- 낮은 와전류 손실: 철 입자 사이의 절연 바인더는 특히 고주파수에서 와전류 손실을 줄입니다. 이로 인해 SMC는 고속 310V BLDC 모터에 적합합니다.
- 낮은 자기 투자율: 그러나 SMC는 일반적으로 규소강에 비해 투자율이 낮습니다. 이는 동일한 자기 성능을 달성하기 위해 더 많은 재료가 필요할 수 있으며, 이로 인해 모터의 크기와 비용이 증가할 수 있음을 의미합니다.
재료 선택이 모터 성능에 미치는 영향
고정자 코어 소재의 선택은 310V BLDC 모터의 성능에 직접적인 영향을 미칩니다.
- 능률: 앞서 언급한 바와 같이, 규소강, 비정질 금속 등 코어 손실이 낮은 소재를 사용하면 모터의 효율을 크게 향상시킬 수 있습니다. 모터 효율이 높을수록 에너지 소비가 적고, 운영 비용이 절감되며, 열 발생도 적어 모터 수명이 연장될 수 있습니다.
- 토크 및 전력 밀도: 실리콘강과 같이 투자율이 높은 소재를 사용하면 모터의 토크 생성 및 출력 밀도를 높일 수 있습니다. 출력 밀도가 높은 모터는 더 작은 패키지로 더 많은 출력을 제공할 수 있으며, 이는 공간이 제한된 많은 응용 분야에서 바람직합니다.
- 비용: 고정자 코어 재료의 비용도 모터 전체 비용에 중요한 역할을 합니다. 규소강은 상대적으로 저렴하고 널리 사용 가능하므로 대부분의 응용 분야에서 비용 효과적인 선택이 됩니다. 반면에 비정질 금속과 SMC는 생산 공정과 재료 특성으로 인해 더 비싸며 일반적으로 고유한 장점이 비용보다 중요한 특수 응용 분야에 사용됩니다.
결론
결론적으로 310V BLDC 모터의 고정자 코어 소재는 모터의 성능과 효율, 비용을 결정하는 중요한 요소이다. 규소강은 낮은 코어 손실, 높은 투자율, 우수한 기계적 강도 등 특성의 균형이 양호하여 가장 일반적으로 사용되는 재료입니다. 비정질 금속은 코어 손실이 매우 낮지만 기계적 특성이 낮고 비용이 높다는 한계가 있습니다. 연자성 복합재는 3D 자기 설계의 이점을 제공하지만 투자율이 낮습니다.

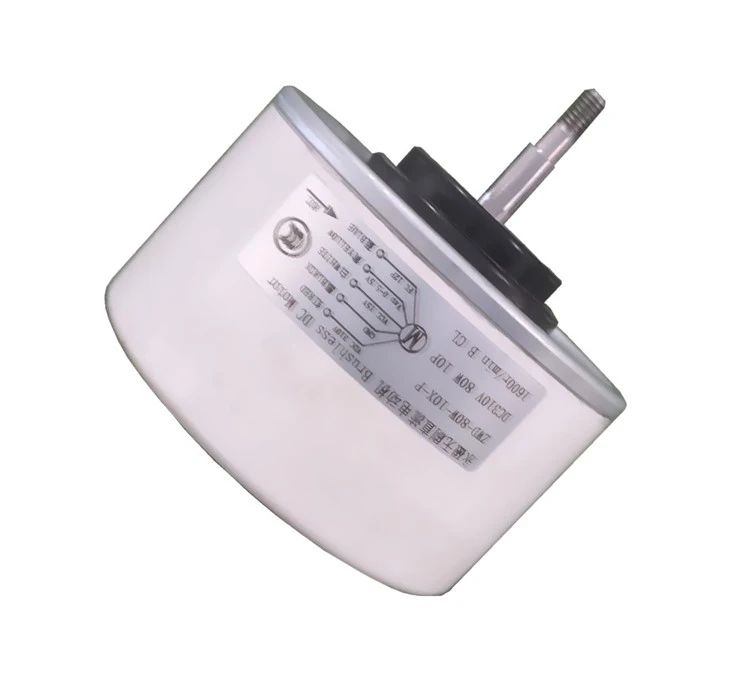

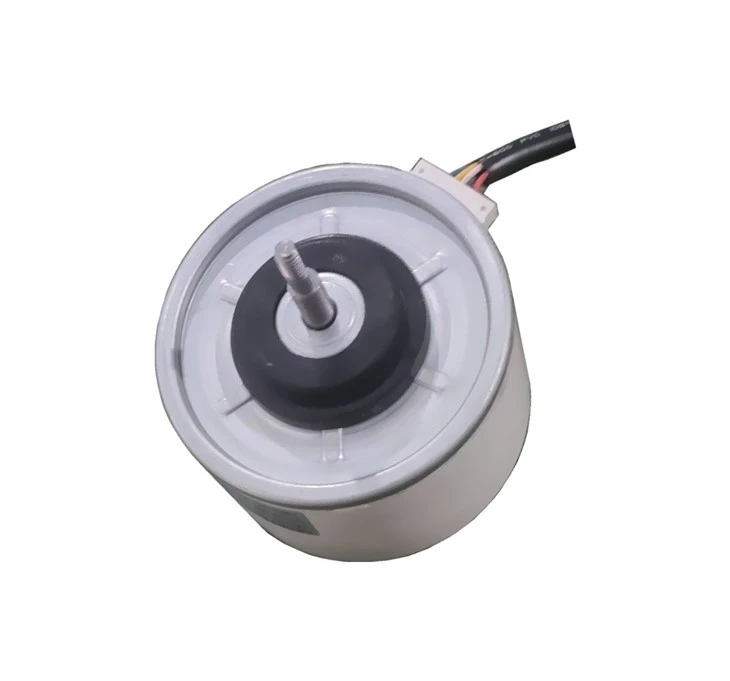

310V BLDC 모터 공급업체로서 우리는 각 애플리케이션의 특정 요구 사항을 기반으로 고정자 코어 소재를 신중하게 선택합니다. 지속적인 작동을 위한 고효율 모터가 필요하든, 출력 밀도가 높은 소형 모터가 필요하든, 당사는 적합한 솔루션을 제공할 수 있습니다. 당신이 관심이 있다면310v 브러시리스 DC 모터,24V 브러시리스 DC 모터, 또는전기 브러시리스 모터, 조달 및 추가 논의를 위해 언제든지 저희에게 연락하십시오. 우리는 귀하의 요구를 충족하는 고품질 모터를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- 채프먼, SJ (2012). 전기 기계 기초. 맥그로-힐.
- Fitzgerald, AE, Kingsley, C., Jr., & Umans, SD (2003). 전기 기계. 맥그로-힐.
